集中供氧系統由氣源、控制裝置、供氧管道、用氧終端和報警裝置等部分組成.
1氣源氣源
可以是液氧,也可以是高壓氧氣瓶.當氣源是高壓氧氣瓶時,可根據用氣需要選用2~20個氧氣瓶.氧氣瓶分為兩組,一組供氧,另一組作備用.
2控制裝置
控制裝置包括氣源切換裝置,減壓、穩壓裝置和相應的閥門、壓力表等.
3供氧管道
供氧管道是將氧氣從控制裝置出口輸送至各用氧終端.
4用氧終端
用氧終端設在病房、手術室和其他用氧部門.在用氧終端安裝有快速插拔式密封插座,使用時只需將供氧設備(氧氣濕潤器、呼吸機等)的接頭插入插孔內,即可供氧,并可靠地保證密封;不用時,可以拔下供氧設備的接頭,也可關閉手動閥門.

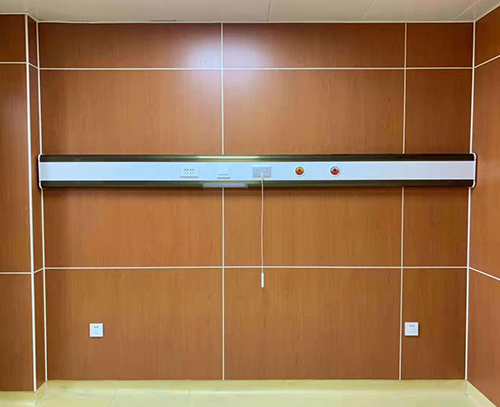

根據醫院的不同需要用氧終端也有不同的結構形式.一般安裝在墻上,分暗裝(鑲嵌在墻內) 和明裝(突出于墻外,蓋以裝飾罩)兩種;手術室和其他病房的終端,有壁裝式
