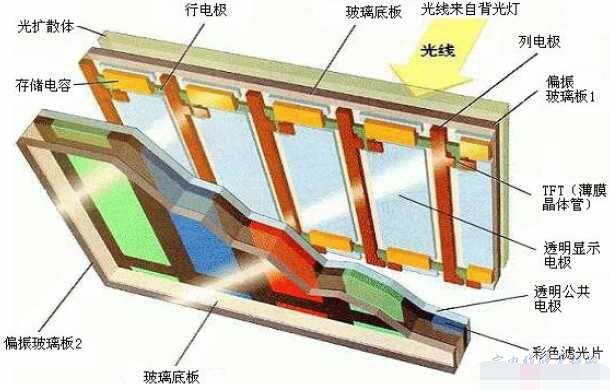

TFT液晶屏的內部結構：

相信大家對TFT這三個英文字母還是感到比較陌生的，就算聽說過，但對其也是一知半解。而TFT卻有和IT產品息息相關，說的顯示屏、平板、手機、電視等等能夠用屏幕顯示的產品，都離不開TFT。而且很多用戶還會將TFT和液晶面板類型吳相混淆、那么TFT到底是怎樣的東西呢？今天深圳佳顯lcd液晶模塊廠家就來為您科普一下TFT的相關知識。

目前不論是液晶顯示屏、手機、平板、顯示屏還是電視機，它們的屏幕大多都采用的是“主動式矩陣” ，而這種結構采用一種叫做“薄膜電晶體”來作為開啟和關閉像素的電氣轉換裝置。而TFT指的就是這個“薄膜電晶體”。

TFT是指薄膜晶體管，每個液晶像素點都是由集成在像素點后面的薄膜晶體管來驅動，從而可以做到高速度、高亮度、高對比度顯示屏幕信息。TFT的每個像素點都是由集成在自身上的TFT來控制，是有源像素點。因此，不但速度可以極大提高，而且對比度和亮度也大大提高了，同時分辨率也達到了很高水平。

TFT位于液晶面板的下方玻璃基板中的像素驅動模組中，其形態為薄膜狀，與像素元件一起嵌入在這個驅動模組當中。通常而言，TFT的特征與半導體電晶體基本相同，其驅動電流對像素電容充電，并點亮像素的電屏轉換裝置。

TFT：薄膜晶體管,是開關器件,決定液晶是否充電(薄膜晶體管只起通或斷的作用,當薄膜晶體管處于開時, 從其源極輸出電壓，給液晶及存儲電容充電, 充電電壓的高低,由液晶屏驅動電路決定);

行電極：掃描電極,也稱柵極母線，與各子像素內薄膜晶體管的柵極相連;

列電極：信號電極,也稱漏極母線，與各子像素內薄膜晶體管的漏極相連;

玻璃底板：用于隔離; 偏振玻璃板：即偏光板,內層偏振玻璃板1呈水平開口，外層偏振玻璃板2呈垂直開口;

透明顯示電極：與各薄膜晶體管源極相接,與透明公共電極共同形成充電電極,對各子像素點內的液晶進行充電；

彩色濾光片：又稱彩色濾色片，是一片由很多電晶體構成的玻璃，液晶屏要顯示一幅彩色圖像,通常在透明公共電極與偏振玻璃板2之間加一彩色濾光片來實現,當光線穿透液晶層后,再通過彩色濾光片,由于彩色濾光片在水平方向上呈紅、綠、蘭三種顏色相間排列, 該R、G、B三種顏色分成獨立的三個點,每個點對應一個子像素,相鄰R、G、B三個點則擁有不同的灰度變化同時構成了一個像素,眾多擁有不同灰度變化的像素，由空間相加混色原理，便使我們可以看到一幅彩色的畫面.

LCD液晶模組的組成

TFT-LCD面板可視為兩片玻璃基板中間夾著一層液晶，這也是所有液晶屏共同的特點，液晶屏其實就是一個液晶盒子，上層的玻璃基板是與彩色濾光片結合，而下層的玻璃則有電晶體鑲嵌于上。 當電流通過電晶體產生電場變化，造成液晶分子偏轉，借以改變光線的偏極性，再利用偏光片決定畫素的明暗狀態。
