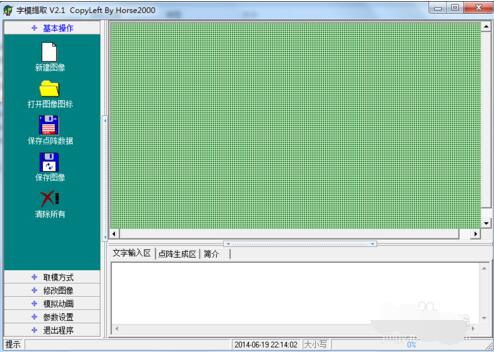

12864點陣液晶取模軟件在電子設計行業也是常用的軟件，特別對于用到點陣液晶屏的電子產品，它能很好的生成各種不同字體的文字代碼、圖片代碼或者自行設計不同的代碼，以字模提取V2.1軟件為例:

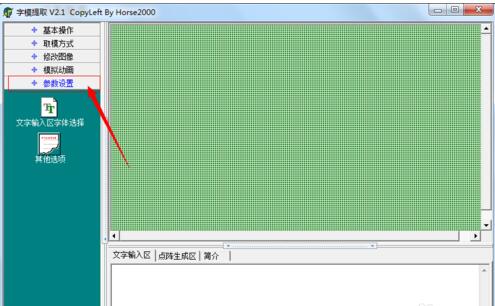

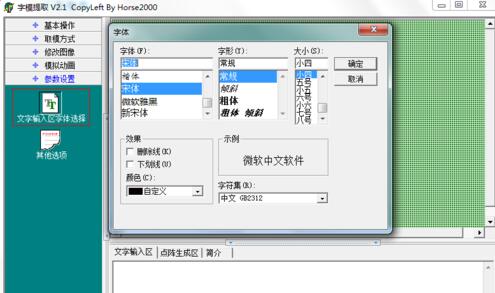

打開軟件，選“參數設置”選項，點文字輸入?yún)^(qū)字體選擇，可設定不同的字體，字形、以及大小和效果，一般地，字體大小選小四，生成字的則為16*16的點陣，選好后按確定！

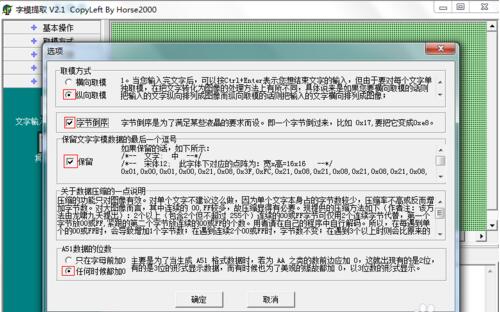

點選“其他選項”，這里可以設置選擇取模的方式、字節的順序等，一般采用默認即可！確定返回

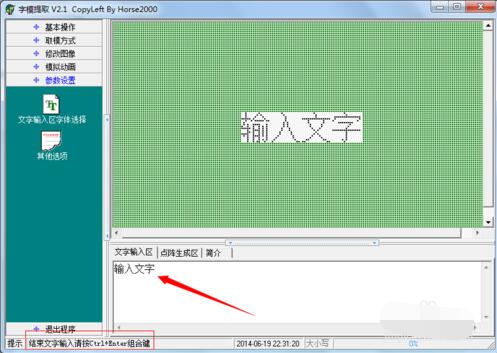

在文字輸入?yún)^(qū)，輸入所需要的文字，按Ctrl+Enter鍵，文字字模就顯示在界面上，

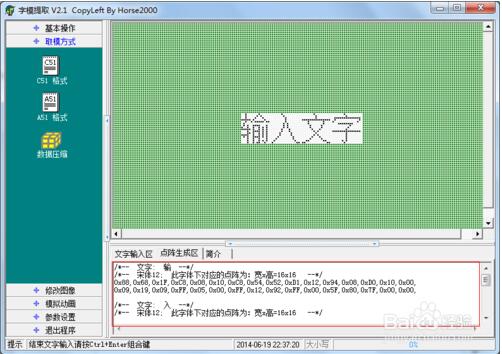

再切換到“取模方式”，這里有兩種取模方式，如果用C語言編程就選用C51格式，如果用匯編編程就選A51格式，這里以C51格式為例，即可在點陣生成區生成所需的字模

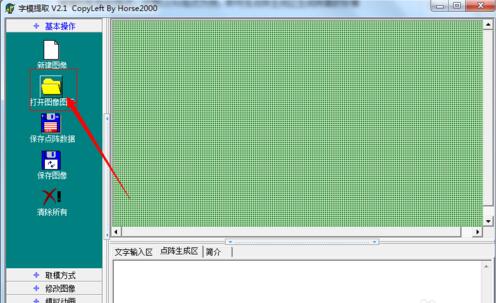

點“打開圖像圖標”，選中要取模的圖片，這里只支持bmp\ico格式的圖片，

同樣切換到“取模方式”，點C51格式即可，即可在點陣生成區生成所需的點陣

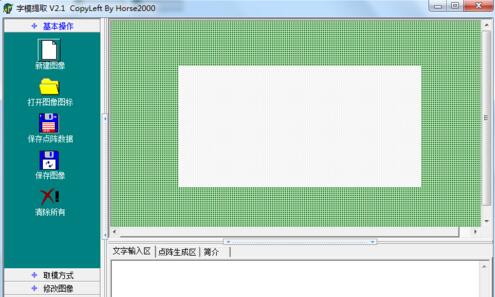

選“新建圖像”，輸入寬度、高度，這里以12864為例，即生成一個128*64大小像素點

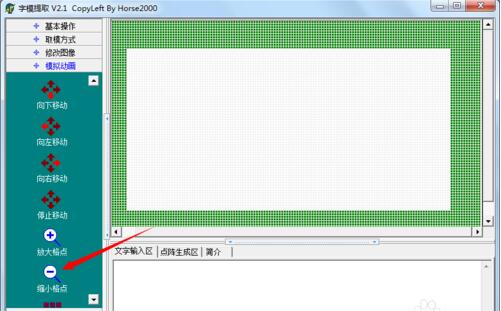

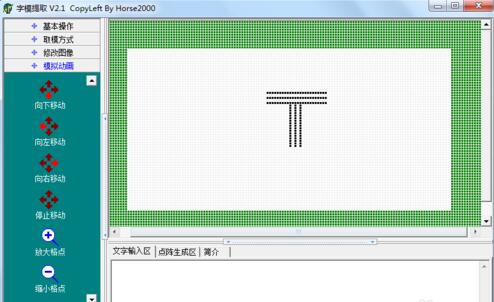

切換到“模擬動畫”，放大格點，就可以用鼠標在界面點畫圖形，

完成圖形后，同樣方法，切換到“取模方式”，點C51格式即可，即可在點陣生成區生成所需的點陣
