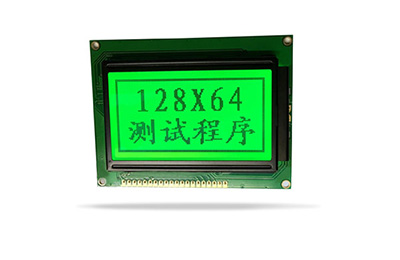

液晶模塊簡單點說就是LCD屏+LED背光板+PCB板+鐵框。LCD液晶模塊又包括:中文字庫液晶模塊，圖形點陣液晶模塊，字符型液晶模塊，今天深圳佳顯液晶屏廠家小編為大家單獨介紹一下點陣圖形液晶模塊三種類型。

點陣的圖形液晶模塊也是屬于點陣液晶模塊的一種類型，它的特點就是點陣像素是連續排列的，行與列在排布之中都是沒有空隔的。因此是可以顯示連續、完整的圖形。由于它也是由X-Y矩陣像素所構成的，所以除了顯示圖形之外，也是可以顯示字符的。下面是點陣圖形模塊的三種類型：

一、行、列驅動型的

這是一種必須要外接專用控制器的一種模塊，其模塊只裝配的有通用的行驅動器以及列驅動器，這一種驅動器實際上是只有對像素的一般驅動輸出端，而輸入端呢一般是只有4位以下的數據輸入端、移位信號輸入端、鎖存輸入端、交流信號輸入端等等，比如HD44100、IID66100等等．這一種模塊必須要外接到控制電路，比如：HD61830，SEDl330等等才能夠和計算機連接．這種模塊的數量是最多的，也是最普遍的。雖然需要采用到自配的控制器，但是它也給客戶留下了可以自行選擇不同控制器的自由性．

二、行、列驅動-控制型的

這是一種可以直接與計算機接口，依靠計算機來直接控制驅動器的一種模塊。這一類模塊所使用的列驅動器都是具有I/O總線數據接口的，可以將模塊直接的掛在計算機的總線上面，這樣就省去了專用的控制器，因此對于整機系統降低成本是有好處的。對于那些像素的數量不大，整機的功能不多，對于計算機軟件的編程又非常熟悉的用戶非常的適用。不過它可能會占用到你系統的一部分資源。

三、行、列控制型的

這是一種內藏有控制器型的點陣圖形液晶模塊。它也是比較受歡迎的一類．這一種模塊不僅僅是裝有如第一類的行、列驅動器，而且也是裝配的有如T6963C等等的專用控制器。這一種控制器是液晶驅動器和計算機的接口，它是以最簡單的方式來受控于計算機接收并反饋計算機的各類信息，經過自己獨立的信息處理實現了對于顯示緩沖區的管理，并向驅動器提供了所需要的各種信號、脈沖，操縱驅動器來實現模塊的顯示功能等。

這一種控制器都具有自己一套專用的指令，并且具有自己的字符發生器CGROM．用戶必須要去熟悉這種控制器的詳細說明書，才能夠進行操作。這一種模塊使用戶擺脫了對于控制器的設計、加工、制作等等一系列工作，又使計算機避免了對于顯示器的繁瑣控制，節約了其主機系統的一個內部資源。
