液晶是一種在一定溫度范圍內呈現既不同于固態液態又不同于氣態的特殊物質態，它既具有各向異性的晶體所特有的雙折射性又具有液體的流動性液晶顯示器件(英文的簡寫為L(zhǎng)CD)就是利用液晶態物質的液晶分子排列狀態在電場中改變而調制外界光的被動型顯示器件。

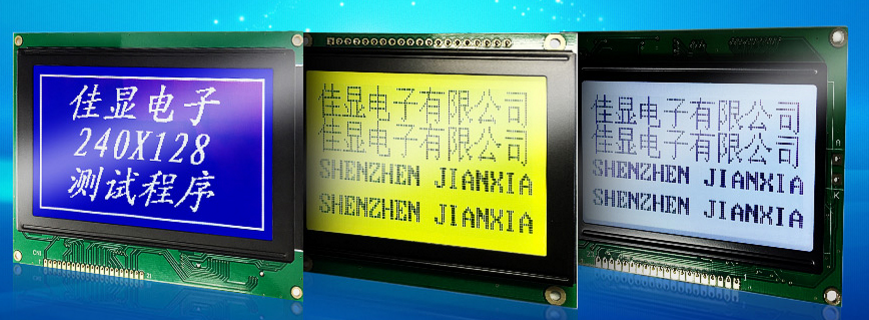

點陣式圖形液晶顯示屏是 LCD 的一種能夠動態顯示圖形漢字以及各種符號信息為各種電子產品提供了友好的人機界面點陣式圖形液晶顯示屏的主要特點如下(這些特點也就是LCD 的特點)：工作電壓低、微功耗、體積小、可視面積大、無電磁輻射、數字接口、壽命長等特點。

點陣式液晶顯示屏工作原理

我們以UCDOS中文宋體字庫為例，每一個字由16行16列的點陣組成顯示。即國標漢字庫中的每一個字均由256點陣來表示。我們可以把每一個點理解為一個像素，而把每一個字的字形理解為一幅圖像。事實上這個漢字屏不僅可以顯示漢字， 也可以顯示在256像素范圍內的任何圖形。 用8位的AT89C51單片機控制， 由于單片機的總線為8位，一個字需要拆分為2個部分。 一般我們把它拆分為上部和下部，上部由8*16點陣組成， 下部也由8*16點陣組成。 在本例中單片機首先顯示的是左上角的第一列的上半部分，即第0列的p00---p07口。方向?yàn)閜00到p07 ,顯示漢字“大”時，p05點亮,由上往下排列，為p0.0 滅，p0.1 滅, p0.2 滅p0.3 滅, p0.4 滅, p0.5 亮,p0.6 滅,p0.7 滅。即二進制00000100，轉換為16進制為 04h.。 上半部第一列完成后，繼續掃描下半部的第一列，為了接線的方便，我們?nèi)栽O(shè)計成由上往下掃描，即從p27向p20方向掃描.
