液晶作為一種顯示器件，以其特有的優勢正廣泛應用于儀器、儀表、電子設備等低功耗產品中。以往的測控儀器的顯示部分大都采用LED式液晶顯示屏進行參數設定和結果顯示，其顯示信息量少、形式單一、人機交互性差、操作人員要求較高。而液晶顯示器（LCD）具有功耗低、體積小、質量輕、超薄和可編程驅動等其他顯示方式無法比擬的優點，不僅可以顯示數字、字符，還可以顯示各種圖形、曲線、及漢字，并且可實現屏幕上下左右滾動、動畫、閃爍、文本特征顯示等功能；人機界面更加友好，使用操作也更加靈活、方便，使其日益成為智能儀器儀表和測試設備的首選顯示器件。液晶作為一種顯示器件，以其特有的優勢正廣泛應用于儀器、儀表、電子設備等低功耗產品中。

    以往的測控儀器的顯示部分大都采用LED式液晶顯示屏進行參數設定和結果顯示，其顯示信息量少、形式單一、人機交互性差、操作人員要求較高。而液晶顯示器（LCD）具有功耗低、體積小、質量輕、超薄和可編程驅動等其他顯示方式無法比擬的優點，不僅可以顯示數字、字符，還可以顯示各種圖形、曲線、及漢字，并且可實現屏幕上下左右滾動、動畫、閃爍、文本特征顯示等功能；人機界面更加友好，使用操作也更加靈活、方便，使其日益成為智能儀器儀表和測試設備的首選顯示器件。

    lcd12864帶中文字庫的128X64 是一種具有4 位/8 位并行、2 線或3 線串行多種接口方式，內部含有國標一級、二級簡體 中文字庫的點陣圖形液晶顯示模塊；其顯示分辨率為128&TImes;64， 內置8192 個16*16 點漢字，和128 個16*8 點ASCII 字符 集。利用該模塊靈活的接口方式和簡單、方便的操作指令，可構成全中文人機交互圖形界面?？梢燥@示8&TImes;4 行16&TImes;16 點 陣的漢字。也可完成圖形顯示。低電壓低功耗是其又一顯著特點。由該模塊構成的液晶顯示方案與同類型的圖形點陣液晶 顯示模塊相比，不論硬件電路結構或顯示程序都要簡潔得多，且該模塊的價格也略低于相同點陣的圖形液晶模塊。

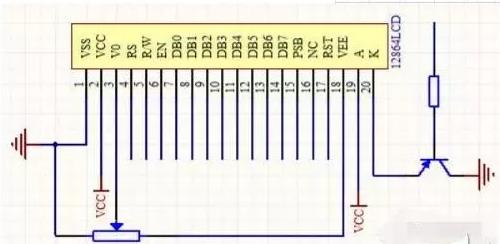

LCD12864液晶顯示器的原理圖

lcd12864基本參數

（1）低電源電壓（VDD：+3.0--+5.5V）

（2）顯示分辨率：128&TImes;64 點

（3）內置漢字字庫，提供8192 個16×16 點陣漢字（簡繁體可選）

（4）內置128 個16×8 點陣字符

（5）2MHZ 時鐘頻率

（6）顯示方式：STN、半透、正顯

（7）驅動方式：1/32DUTY，1/5BIAS

（8）視角方向：6 點

（9）背光方式：側部高亮白色LED，功耗僅為普通LED 的1/5—1/10

（10）通訊方式：串行、并口可選

（11）內置DC-DC 轉換電路，無需外加負壓

（12）無需片選信號，簡化軟件設計

（13）工作溫度：0℃ - +55℃ ，存儲溫度：-20℃ - +60℃
